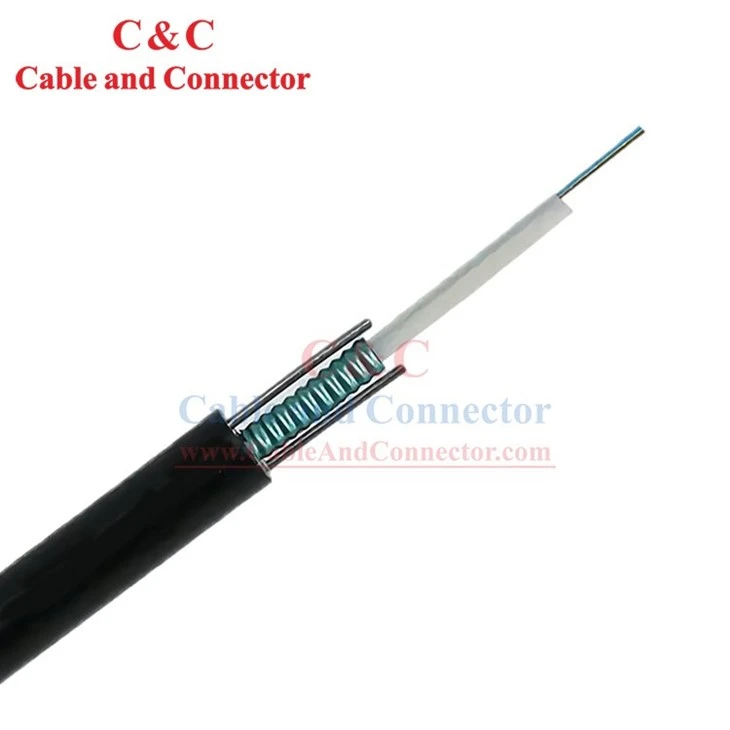

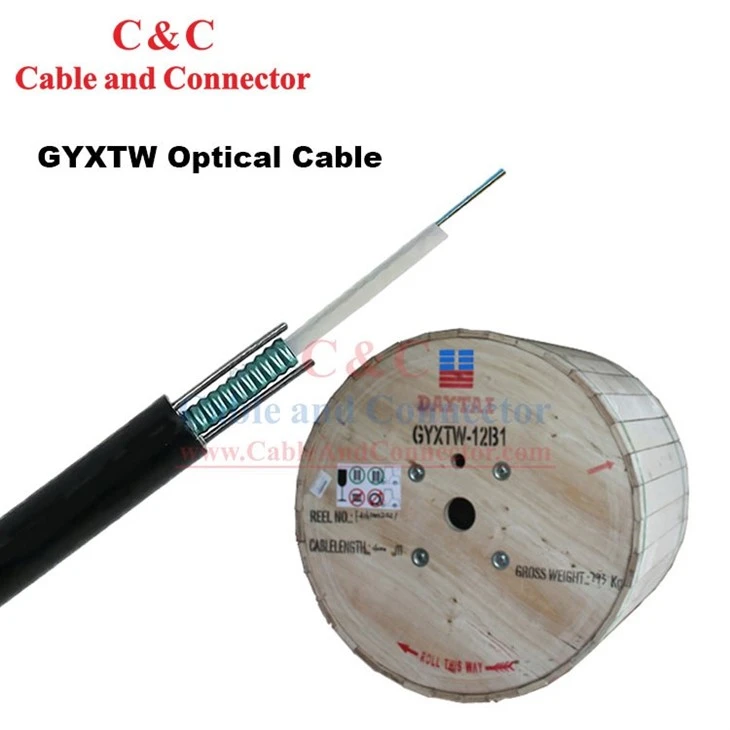

4 コア GYXTW 光ファイバ ケーブル、GYXTW 光ケーブルは、長距離および高帯域幅通信の需要を満たす屋外ケーブル敷設に使用される一般的な光ファイバ通信媒体です。 中央の単一のルーズチューブ構造、ゼリー化合物が充填され、ケーブルコアの開口部に充填された防水材と波形スチールテープ、その後2本の平行なスチールワイヤーの強度要素を備えたPEアウターシース。
特徴
⊙滑らかな外側ジャケットにより、取り付け時のケーブルの摩擦係数が低くなります。
⊙PEシースは優れた耐日射性能を備えています。
ルーズチューブのカラーコード
色は自然です。
ケーブル構造とパラメータ
|
SN |
アイテム |
ユニット |
価値 |
||
|
1 |
ファイバーの数 |
カウント |
4/6 |
8/12 |
24 |
|
2 |
チューブ径（呼び） |
カウント |
2.2 |
2.4 |
3.2 |
|
3 |
鋼線径 |
んん |
1.0 |
1.0 |
1.0 |
|
4 |
アウターシース厚さ（全体） |
んん |
1.8以上 |
1.8以上 |
1.8以上 |
|
3 |
ケーブル径(±5%) |
んん |
7.4 |
7.4 |
8.3 |
|
4 |
ケーブル重量 (±10%) |
kg/km |
58 |
59 |
71 |
|
5 |
短期的な緊張 |
N |
1500 |
||
|
6 |
短期的な片思い |
N/100mm |
1000 |
||
光ケーブルの特徴
1分。 取り付け時の曲げ半径
静的: 15 x ケーブル直径
動的: 20 x ケーブル直径
2) 使用温度範囲
運用: - 20 度 ~ +60 度
設置: -10 度 ~ +50 度
保管/輸送: - 20 度 ~ +60 度
3) 主要な機械的および環境的性能試験
|
アイテム |
試験方法 |
受入条件 |
|
抗張力 IEC 60794-1-2-E1 |
- 負荷: 短期張力 - ケーブルの長さ：約50m - ロード時間: 1分 |
- 繊維ひずみ £ 0.6% - ファイバーの破損やシースの損傷はありません。 |
|
クラッシュテスト IEC 60794-1-2-E3 |
- 負荷: 短期クラッシュ - ロード時間: 1分 |
- 損失変化 £ 0.1dB@1550nm - ファイバーの破損やシースの損傷はありません。 |
